基本概念

设备，尤其是一些大型的工业设备和系统，可能会包含很多的数据点。通过使用组态图，用户可以将这些数据点和图形元素结合起来，从而可以直观形象地进行数据展示。平台提供了组态图编辑器，管理员可以使用它来生成针对设备和系统监控的组态图。

角色功能对照表

基本流程

1、新建图纸

2、拖拽图形元素进行图形绘制

3、绑定数据

4、在设备监控配置或者系统监控配置页面使用图纸

新增图形元素

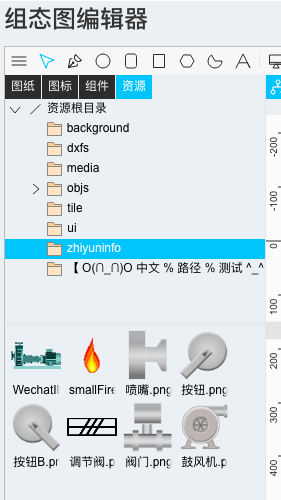

平台已在编辑器中提供了大量的图标、组件等原始素材，您可以直接使用它们进行组态图绘制。如果您需要使用自定义的图形元素，可以将图形文件直接拖拽到如下图所示的资源目录。

数据绑定

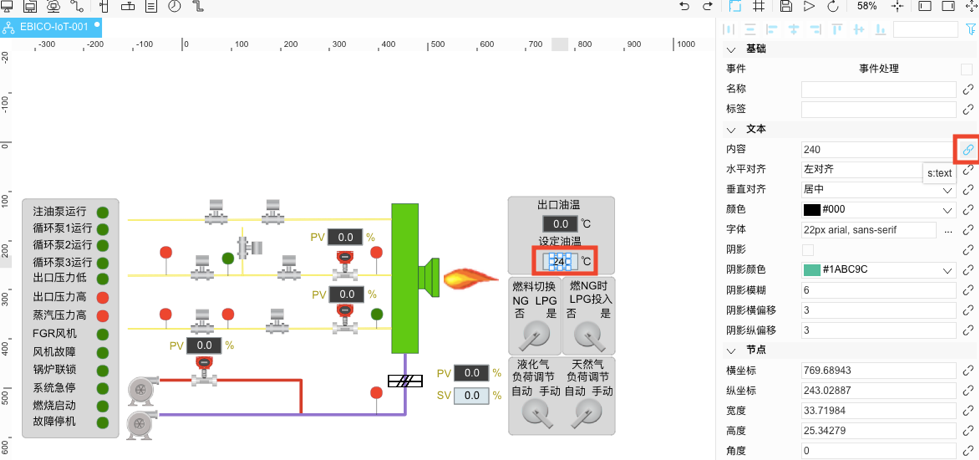

在组态图图纸被应用到某个具体的设备或系统时，您可以在图纸上使用设备或者系统的相关属性，从而实现数据与图形元素的绑定。以将某锅炉的“出口油温设定值”在组态图上显示为例：

1、选择文本框组件

2、点击“内容”属性的绑定函数

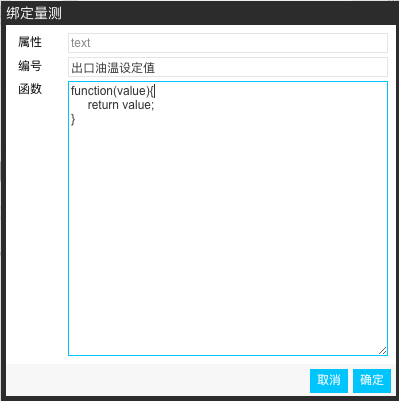

3、在绑定量测的对话框里，在编号输入框中指定要绑定的属性，在函数框中输入属性值的处理方法。
